| ชื่อแบรนด์: | KRONZ |
| หมายเลขรุ่น: | H1205FA-7/L |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดบรรจุภัณฑ์: | บรรจุกล่องกระดาษ |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |

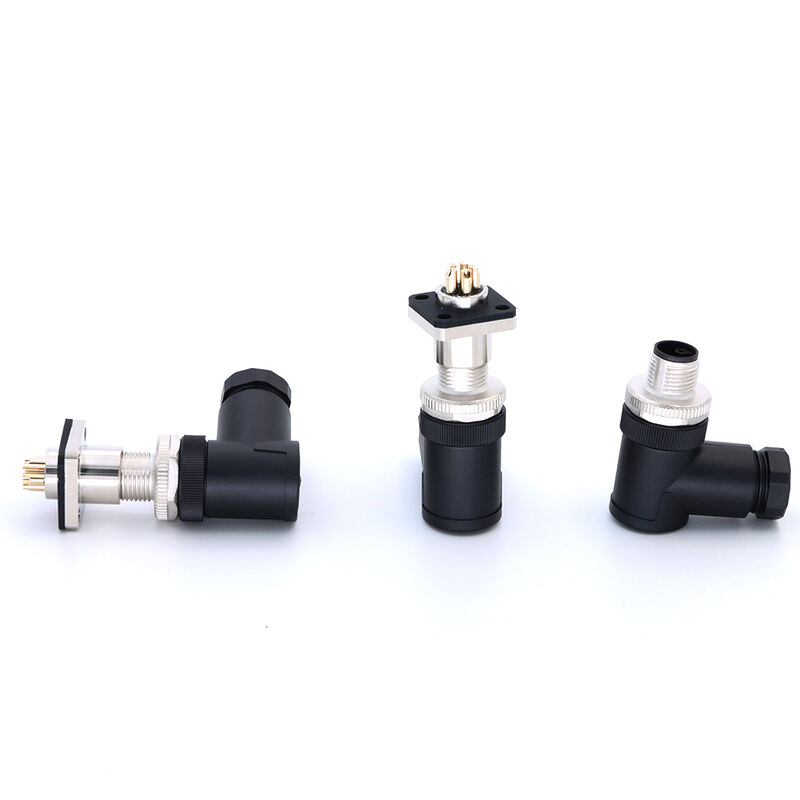

เครื่องเชื่อมต่อการประกอบแบบสายไฟแบบหญิง KRONZ M12 มีการออกแบบมุม 90 องศาที่ประหยัดพื้นที่ เครื่องเชื่อมนี้มีให้เลือกใน 2 ประเภทรหัส A สําหรับการใช้งานสัญญาณเซ็นเซอร์และตัวขับเคลื่อน, และ L-Code สําหรับการใช้งานไฟฟ้า PROFINET
บ้านมุมแก้ปัญหาพื้นที่แคบ ผู้ติดตั้งเชื่อมต่อโดยสมบูรณ์แบบโดยไม่ต้องมีเครื่องมือพิเศษ ปัจจัยรูปทรงทรง L เหมาะสมกับตู้ควบคุมที่คอมพัคต์และตู้เครื่องจักร
| รุ่น | ปิ้น | ปัจจุบัน | ความดันเฉพาะ | ติดต่อสายไฟฟ้า |
|---|---|---|---|---|
| H1203FA-7 | 3 | 4A | 250 วอลต์ | 4-6mm (PG7) |
| H1203FA-9 | 3 | 4A | 250 วอลต์ | 6-8 มิลลิเมตร (PG9) |
| H1204FA-7 | 4 | 4A | 250 วอลต์ | 4-6mm (PG7) |
| H1204FA-9 | 4 | 4A | 250 วอลต์ | 6-8 มิลลิเมตร (PG9) |
| H1208FA-7 | 8 | 2A | 30V | 4-6mm (PG7) |
| H1208FA-9 | 8 | 2A | 30V | 6-8 มิลลิเมตร (PG9) |
| H1212FA-7 | 12 | 1.5A | 30V | 4-6mm (PG7) |
| H1212FA-9 | 12 | 1.5A | 30V | 6-8 มิลลิเมตร (PG9) |
| รุ่น | ปิ้น | ปัจจุบัน | ความดันเฉพาะ | ติดต่อสายไฟฟ้า |
|---|---|---|---|---|
| H1205FA-7/L | 5 | 4A | 60V | 4-6mm (PG7) |
| H1205FA-9/L | 5 | 4A | 60V | 6-8 มิลลิเมตร (PG9) |
| รายละเอียด | ค่ารหัส A | ค่ารหัส L |
|---|---|---|
| ซีรี่ย์ | เครื่องเชื่อมสนาม M12 A-CODE | เครื่องเชื่อมสนาม M12 L-CODE |
| มาตรฐาน | IEC 61076-2-101 | IEC 61076-2-101 |
| การรหัส | รหัส A | รหัส L |
| มุม | 90° (มุม / รูปทรง L) | 90° (มุม / รูปทรง L) |
| วิธีเชื่อมต่อ | การปิดสกรู | การปิดสกรู |
| ความต้านทานของไอโซเลเตอร์ | ≥ 100MΩ | ≥ 100MΩ |
| ความต้านทานต่อการสัมผัส | ≤ 5mΩ | ≤ 5mΩ |
| ปริมาณมลพิษ | 3 | 3 |
| ปัจจุบัน | 1.5A - 4A (แตกต่างกันตามจํานวนปิน) | 4A |
| ความดันเฉพาะ | 30V - 250V (แตกต่างกันตามจํานวน Pin) | 60V |
| อุณหภูมิการทํางาน | -25°C ถึง +85°C | -25°C ถึง +85°C |
| ชีวิตทางกล | > 100 จันทร์การจับคู่ | > 100 จันทร์การจับคู่ |
| ระดับการคุ้มครอง | IP67 | IP67 |
| วัสดุจากเน็ตสัมผัส | หมึก | หมึก |
| วัสดุติดต่อ | ทองแดง ทองคํา | ทองแดง ทองคํา |
| เครื่องขนส่งติดต่อ | พลาสติก PA สีดํา | พลาสติก PA สีดํา |
| หน่วยจับ | พลาสติก PBT/PA สีดํา | พลาสติก PBT/PA สีดํา |
| วัสดุประทับ | FPM/FKM | FPM/FKM |
| ปิน | รหัสสี | หน้าที่ |
|---|---|---|
| 1 | BN (สีน้ําตาล) | DC+ |
| 3 | BU (สีฟ้า) | ดีซี... |
| 4 | BK (สีดํา) | สัญญาณ / ดิน |
| ปิน | รหัสสี | หน้าที่ |
|---|---|---|
| 1 | BN (สีน้ําตาล) | DC+ |
| 2 | WH (สีขาว) | สัญญาณที่ 1 |
| 3 | BU (สีฟ้า) | ดีซี... |
| 4 | BK (สีดํา) | สัญญาณ 2 |
| ปิน | รหัสสี | หน้าที่ |
|---|---|---|
| 1 | BN (สีน้ําตาล) | DC+ |
| 2 | WH (สีขาว) | สัญญาณที่ 1 |
| 3 | BU (สีฟ้า) | ดีซี... |
| 4 | BK (สีดํา) | สัญญาณ 2 |
| 5 | GY (สีเทา) | สัญญาณ 3 / ดาว |
| ปิน | รหัสสี | หน้าที่ |
|---|---|---|
| 1 | BN (สีน้ําตาล) | สัญญาณที่ 1 |
| 2 | WH (สีขาว) | สัญญาณ 2 |
| 3 | BU (สีฟ้า) | สัญญาณที่ 3 |
| 4 | BK (สีดํา) | สัญญาณ 4 |
| 5 | GY (สีเทา) | สัญญาณ 5 |
| 6 | PK (สีชมพู) | สัญญาณ 6 |
| 7 | YE (สีเหลือง) | สัญญาณ 7 |
| 8 | RD (สีแดง) | สัญญาณ 8 |
| ปิน | รหัสสี | ปิน | รหัสสี |
|---|---|---|---|
| 1 | BN (สีน้ําตาล) | 7 | YE (สีเหลือง) |
| 2 | WH (สีขาว) | 8 | GY (สีเทา) |
| 3 | BU (สีฟ้า) | 9 | PK (สีชมพู) |
| 4 | BK (สีดํา) | 10 | RD (สีแดง) |
| 5 | GY (สีเทา) | 11 | RD (สีแดง) |
| 6 | PK (สีชมพู) | 12 | RD (สีแดง) |
| ปิน | รหัสสี | หน้าที่ |
|---|---|---|
| 1 | BN (สีน้ําตาล) | L+ (24VDC) |
| 2 | WH (สีขาว) | ดีซี... |
| 3 | BU (สีฟ้า) | M (0V) |
| 4 | BK (สีดํา) | L-24VDC |
| 5 | GY (สีเทา) | ดินที่ใช้งานได้ |
